1/ सुविधाएँ और उपयोग करता है

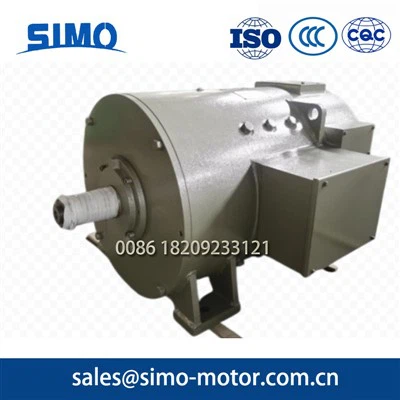

सहायक रोलिंग मिल ड्राइव के लिए ZZJ -800 श्रृंखला DC मोटर हमारी कंपनी का मुख्य उत्पाद है, जो अंतरराष्ट्रीय IEC -34-13 के अनुसार निर्मित है "ऑक्सिलरी रोलिंग मिल ड्राइव के लिए इलेक्ट्रिक मोटर्स के लिए मानक" . यह स्टील उद्योग में एक महत्वपूर्ण शक्ति उपकरण है, जो कि समय के साथ, {3} {3} में एक महत्वपूर्ण शक्ति उपकरण है। वातावरण, साथ ही साथ बड़े और दोहरावदार अधिभार टोरस . इसका उपयोग मुख्य रूप से वर्किंग रोलर टेबल, प्रेस-डाउन डिवाइस, लूपर टेंशन रोलर्स, शियर्स, और इंगॉट क्रेन, आदि . के लिए किया जाता है।
मोटर्स की इस श्रृंखला में एक गोल संरचना, अच्छी गर्मी अपव्यय है, जो रेक्टिफायर पावर सप्लाई के लिए उपयुक्त है, और वर्तमान में वर्तमान और तेजी से बदलावों का सामना कर सकती है (लोड परिवर्तन) के दौरान अच्छा कम्यूटेशन . के साथ संचालन के दौरान यह 600 सीरीज़ के बाहरी आयामों और स्थापना आयामों को बनाए रखता है, जबकि 600 सीरीज़, एक इंटरन्यूइंट से अधिक है। मोटर में से f . विश्वसनीय इन्सुलेशन संरचना और संसेचन प्रक्रिया को स्थिर इन्सुलेशन प्रदर्शन और अच्छी गर्मी विघटन को सुनिश्चित करने के लिए अपनाई जाती है . मोटर डीसी जनरेटर सेट बिजली की आपूर्ति के लिए भी उपयुक्त है और यह भी कि रेक्टिफायर पावर सप्लाई के लिए कनेक्टेड हो सकता है, ऑपरेशन .
2/ मोटर मॉडल अर्थ
उदाहरण: zzj - 806
ZZJ: सहायक रोलिंग मिल ड्राइव के लिए डीसी मोटर
8: श्रृंखला कोड
06: मोटर फ्रेम नंबर
3/ मोटर प्रदर्शन
3.1 तकनीकी पैरामीटर तालिका में डेटा का उपयोग निम्न शर्तों के तहत किया जाना चाहिए:
A . ऊंचाई: 1000m . से अधिक नहीं
B . परिवेशी वायु तापमान: -30 डिग्री से +40 डिग्री .
c . कार्य वातावरण: इसमें अम्लीय, क्षारीय, या अन्य गैसें शामिल नहीं होनी चाहिए जो इन्सुलेशन के लिए संक्षारक हैं .
d . मोटर ड्यूटी साइकिल: s 1 - बाहरी वेंटिलेशन के साथ निरंतर कर्तव्य, s 2 - शॉर्ट-टाइम ड्यूटी (पूरी तरह से संलग्न), s 3 - आंतरायिक आवधिक शुल्क (पूरी तरह से संलग्न), (लोड अवधि दर fc =30%)
E . मोटर आर्मेचर सर्किट और उत्तेजना सर्किट: एक स्थिर रेक्टिफायर पावर सप्लाई द्वारा संचालित किया जा सकता है, और एक डीसी जनरेटर से बिजली की आपूर्ति के लिए भी उपयुक्त है .}
f . प्रदर्शन: मोटर्स की इस श्रृंखला का प्रदर्शन gb 5227-85 की आवश्यकताओं को पूरा करता है ("सहायक रोलिंग मिल ड्राइव के लिए डीसी मोटर्स") .
3 . 2 मोटर मानक रेटेड वोल्टेज: 220V, 440V . अन्य वोल्टेज स्तरों पर हमारी कंपनी के साथ बातचीत की जा सकती है।
3 . 3 मोटर की रेटेड गति को मोटर की विशेषताओं के अनुसार तकनीकी डेटा शीट में विनिर्देशों का पालन करना चाहिए . एक 220V रेटेड वोल्टेज मोटर को ओवर-वोल्टेज गति विनियमन में सक्षम होना चाहिए।
3 . 4 जब मोटर को स्पष्ट स्पंदनों के बिना डीसी बिजली की आपूर्ति द्वारा संचालित किया जाता है (I . e., एक रोटरी जनरेटर द्वारा संचालित), और रेटेड आउटपुट पावर और निर्दिष्ट कर्तव्य चक्र के तहत संचालित होता है, और परिवेशी वायु तापमान 40 डिग्री से अधिक नहीं होता है, विधि, 110k . से अधिक नहीं होना चाहिए। कम्यूटेटर का तापमान वृद्धि, थर्मामीटर विधि द्वारा मापा गया, 85 डिग्री सी से अधिक नहीं होना चाहिए।
3 . 5 हवादार निरंतर कर्तव्य (S1) या पूरी तरह से संलग्न शॉर्ट-टाइम ड्यूटी (S2) के लिए 1- घंटे की सीमा के साथ, संचयी यौगिक डीसी मोटर का उत्तेजना एम्पीयर-टर्न अनुपात लगभग 50% श्रृंखला उत्तेजना एम्पीयर-टर्न और 50% शंट उत्तेजना एम्पीर-टर्न है।
3.6 हवादार निरंतर कर्तव्य (S1) या पूरी तरह से संलग्न शॉर्ट-टाइम ड्यूटी (S2) के लिए 1- घंटे की सीमा के साथ, DC मोटर की अधिकतम गति विनियमन दर निम्न विशिष्टताओं से अधिक नहीं होनी चाहिए:
|
रेटेड गति (%) के लिए बुनियादी गति का अनुपात |
अधिकतम गति विनियमन दर (%) |
|
100 |
15 |
|
200 |
20 |
|
300 |
25 |
3.7 During the specified running period, with cold-state full-load speed variations, the externally ventilated DC motor should not exceed 15% of the rated speed, and the totally enclosed DC motor should not exceed 20% of the rated speed. Under normal operating temperature, rated load, rated voltage, and rated current, the speed tolerance of the motor should not be higher than or lower than रेटेड गति का 7.5%।
3 . 8 zzj -810 मोटर्स और ऊपर की मुआवजा देने वाले वाइंडिंग से सुसज्जित हैं।
3 . 9 मोटर ग्राउंडिंग प्रतीकों के साथ चिह्नित ग्राउंडिंग टर्मिनलों के साथ प्रदान किया जाता है।
4/ मोटर संरचना अवलोकन
4.1 मोटर सुरक्षा और स्थापना संरचना प्रपत्र:
A . समग्र श्रृंखला संरक्षण फॉर्म:
पूरी तरह से संलग्न: IP44
हवादार: IP23
B . स्थापना विधि राष्ट्रीय मानक GB 997-81 के साथ अनुपालन करती है क्योंकि imb 3. अन्य स्थापना विधियों को हमारी कंपनी . के साथ अलग से बातचीत की जा सकती है।
4.2 शीतलन के तरीके:
पूरी तरह से संलग्न मोटर्स में दो प्रकार के शीतलन होते हैं: एनक्लोजर की प्राकृतिक सतह कूलिंग (IC0040) और एक आंतरिक प्रशंसक (IC0041) द्वारा संचालित मजबूर हवा शीतलन .
वेंटिलेटेड मोटर्स में तीन प्रकार के शीतलन होते हैं: डक्टेड एयर इनलेट और नेचुरल एयर आउटलेट (IC17), डक्टेड एयर इनलेट और डक्टेड एयर आउटलेट (IC37), और जो एक स्वतंत्र ब्लोअर (IC16) . से लैस हैं।
प्रत्येक फ्रेम आकार के लिए आवश्यक शीतलन हवा की मात्रा (तालिका देखें)
|
चौखटा का आकर |
बाहरी वेंटिलेशन के साथ निरंतर ड्यूटी वायु प्रवाह |
|
802A |
0.052 |
|
802B |
0.052 |
|
802C |
0.076 |
|
803 |
0.094 |
|
804 |
0.12 |
|
806 |
0.16 |
|
808 |
0.2 |
|
810 |
0.25 |
|
812 |
0.35 |
|
814 |
0.42 |
|
816 |
0.57 |
|
818 |
0.75 |
4 . 3 टर्मिनल बॉक्स का स्थान: मुख्य ड्राइव अंत से देखा गया, यह फ्रेम के दाईं ओर है . यदि बाईं ओर या शीर्ष की आवश्यकता है, तो कृपया हमारी कंपनी से अलग से परामर्श करें।
4 . 4 मोटर को टैकोमीटर जनरेटर और सहायक उपकरण से सुसज्जित किया जा सकता है जो सहायक ड्राइव के अंत में है।
4 . 5 मोटर में 1: 10. के मानक टेपर के साथ एक डबल टेप किए गए शाफ्ट एक्सटेंशन है, यदि 1: 9 के शाफ्ट एक्सटेंशन टेपर की आवश्यकता है, या यदि मोटर की समग्र लंबाई को बदलने की आवश्यकता है, तो कृपया हमारी कंपनी से अलग -अलग परामर्श करें।
4 . 6 मोटर का ट्रांसमिशन एक लचीले युग्मन द्वारा जुड़ा हुआ है . विधानसभा के दौरान सावधानीपूर्वक संरेखण की आवश्यकता होती है।
5/ आदेश आदेश
5 . 1 ऑर्डर करने से पहले, कृपया उत्पाद कैटलॉग से परामर्श करें और उत्पाद मॉडल, विनिर्देशों, और अन्य डेटा . को स्पष्ट करें, यदि कैटलॉग से विविधता, विनिर्देशों, या अन्य डेटा अलग -अलग हैं, तो कृपया हमारी कंपनी से संपर्क करें . समझौते के बाद।
5 . 2 ऑर्डर करते समय, कृपया मोटर मॉडल, पावर, वोल्टेज, स्पीड, ड्यूटी साइकिल, स्ट्रक्चरल टाइप, कूलिंग विधि, उत्तेजना विधि, उत्तेजना वोल्टेज, आउटलेट/टर्मिनल बॉक्स स्थान, और सामान और स्पेयर पार्ट्स के नाम निर्दिष्ट करें।
5 . 3 यदि ऑपरेटिंग वातावरण विशेष है और एक आर्द्र-गर्म प्रकार की आवश्यकता है, तो कृपया मूल मॉडल नंबर के बाद "वें" को इंगित करें।
6/zzj -800 श्रृंखला डीसी मोटर संरचना आरेख रोलिंग मिलों में सहायक ड्राइव के लिए
7/ तकनीकी डेटा शीट: प्रत्येक फ्रेम आकार के मोटर्स के लिए रेटेड मान (220V, 440V)
8/अधिकतम परिचालन टोक़ का संदर्भ आरेख
Zzj -800 ऑक्सिलरी रोलिंग मिल ड्राइव के लिए सीरीज़ डीसी मोटर, वोल्टेज के बाद अधिकतम ऑपरेटिंग टॉर्क अलग से (या या शंट) के समायोजन के बाद 220V (या 230V) . के लिए उत्साहित मोटर को देखें। संदर्भ . के लिए चित्र 1 देखें
चित्र 2:220 (230) वी, अलग से (या शंट) उत्साहित डीसी मोटर . के क्षेत्र को कमजोर करने के बाद अधिकतम ऑपरेटिंग टोक़।
9/विभिन्न उत्तेजना प्रकारों के लिए मोटर पावर आउटपुट चार्ट
ZZJ -800 के लिए श्रृंखला रोलिंग मिल सहायक ड्राइव डीसी मोटर्स पूरी तरह से संलग्न रुक-रुक कर कर्तव्य (S3) के तहत संचालित, विभिन्न लोड ड्यूटी साइकिल (FC) {{4} के तहत श्रृंखला-घाव डीसी मोटर्स की आउटपुट पावर के लिए चित्रा 3 का संदर्भ लें। (S3) .
नोट:
जब अलग -अलग उत्साहित मोटर्स शुरू करते हैं, तो फ़ील्ड वाइंडिंग को आर्मेचर सर्किट . को जोड़ने से पहले रेटेड वोल्टेज से जोड़ा जाना चाहिए, जब रुकें, पहले आर्मेचर सर्किट को डिस्कनेक्ट करें, फिर फील्ड सर्किट को डिस्कनेक्ट करने के लिए फील्ड सर्किट को शुरू करने और रुकने से बचने के लिए। मोटर को नुकसान .
10/मोटर्स की इस श्रृंखला के आधार बढ़ते आयाम और शाफ्ट विस्तार निम्नलिखित आयामों को पूरा करते हैं:
22 . 4KW रिप्लेसमेंट डीसी मोटर स्टील प्लांट - आपका इष्टतम विकल्प . विवरण के लिए, कृपया sales@simo-motor.com.cn से संपर्क करें।
