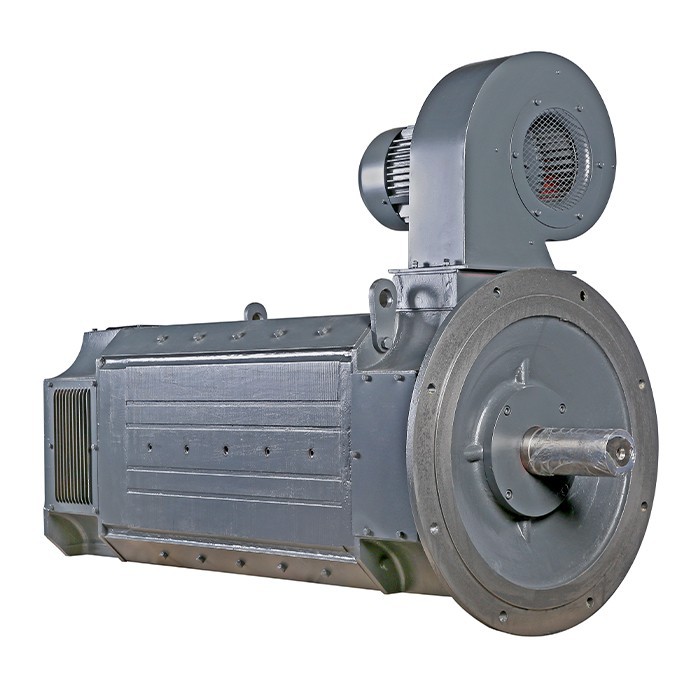

Z4 ब्रश प्रकार डीसी मोटर

सिमो Z4 श्रृंखला मध्यम आकार की डीसी मोटर सबसे व्यापक रूप से उपयोग की जाने वाली डीसी मोटर श्रृंखला है जिसका उपयोग स्टील, सीमेंट, चीनी, प्रिंटिंग, मशीनरी, धातुकर्म, तेल ड्रिलिंग, रोलिंग मिल और अन्य उद्योगों में किया जाता है।

इसमें व्यापक गति नियंत्रण, अच्छी ओवरलोडिंग क्षमता, विभिन्न कार्य परिवेश के लिए बेहतरीन अनुकूलन और बहुत स्थिर कार्य प्रदर्शन है।

Z4 DC मोटर (केंद्र की ऊंचाई 100-450मिमी) पीपुल्स रिपब्लिक ऑफ चाइना मशीनरी उद्योग मानक JB/T6316-92 "Z4 सीरीज DC मोटर तकनीकी स्थिति" में छोटे आकार के DC मोटर मानक श्रृंखला नियमों का अनुपालन करती है।

Z4 DC मोटर (केंद्र ऊंचाई 100-450मिमी) को धातुकर्म उद्योग रोलिंग मिल, धातु काटने की मशीन, कागज बनाने, कपड़ा, छपाई, सीमेंट, प्लास्टिक एक्सट्रूडर और अन्य उद्योग में व्यापक रूप से लागू किया जा सकता है। यह उन स्थितियों के लिए उपयुक्त है जिनमें व्यापक गति नियंत्रण दायरे की आवश्यकता होती है, इलेक्ट्रिक ड्रैगिंग जिसकी अधिभार क्षमता 1.6 गुना से अधिक नहीं होती है। कमजोर चुंबकीय ऊर्ध्व गति नियंत्रण दायरे की निरंतर शक्ति विभिन्न विशिष्टताओं के लिए रेटेड गति का 1 ~ 3 गुना हो सकती है। लगातार टॉर्क कम हो गया और आर्मेचर वोल्टेज नीचे की ओर गति नियंत्रण 20 आर/मिनट हो सकता है। अधिभार क्षमता परिशिष्ट ए में पाई जा सकती है।

Z4 DC मोटर में Z2 और Z3 श्रृंखला की तुलना में अधिक फायदे हैं। यह न केवल प्रत्यक्ष वर्तमान शक्ति द्वारा आपूर्ति की जा सकती है, बल्कि स्थैतिक सुधार शक्ति द्वारा आपूर्ति के लिए भी उपयुक्त है। और छोटी जड़ता छोटी है, गतिशील प्रदर्शन बेहतर है। Z4 मोटर उच्च रेटिंग भार झेल सकती है, विशेष रूप से सुचारू गति नियंत्रण, उच्च दक्षता, स्वचालित स्थिर गति, संवेदनशील नियंत्रण प्रणाली के लिए उपयुक्त है। यह अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गया है.

Z4 मोटर का कर्तव्य S1 है, जिस क्षेत्र में ऊंचाई 1000 मीटर से अधिक नहीं है और परिवेश का तापमान 40 डिग्री से अधिक नहीं है, मोटर का प्रदर्शन डेटा शीट में रेटिंग डेटा के समान होगा। इन्सुलेशन ग्रेड एफ क्लास है.

यदि रेटेड वोल्टेज 160V है और एकल चरण ब्रिज कम्यूटेटर द्वारा आपूर्ति की जाती है, तो मोटर को इलेक्ट्रिक रिएक्टर से संचालित माना जाता है। बाहरी इलेक्ट्रिक रिएक्टर का इंडक्शन वैल्यू मोटर नेमप्लेट पर दिखाया जाना चाहिए। यदि रेटेड वोल्टेज 440V है, तो रिएक्टर की आवश्यकता नहीं है।

यह मोटर न केवल राष्ट्रीय मानक GB/T755《रोटेटिंग इलेक्ट्रिक मोटर तकनीकी स्थितियों के अनुरूप है, बल्कि जर्मनी VDE0530 मानक की आवश्यकताओं को भी पूरा करती है।

Z4 श्रृंखला DC मोटर अष्टकोणीय पूर्ण लेमिनेशन संरचना को अपनाती है, जिसमें न केवल उच्च स्थान उपयोग दर होती है, बल्कि स्थिर रेक्टिफायर का उपयोग करते समय स्पंदनशील धारा और तीव्र लोड धारा परिवर्तन का भी सामना कर सकती है।

Z4 श्रृंखला DC मोटरों में आम तौर पर श्रृंखला उत्तेजना वाइंडिंग नहीं होती है और ये स्वचालित नियंत्रण प्रौद्योगिकियों के लिए उपयुक्त होते हैं जिनके लिए सकारात्मक और नकारात्मक रोटेशन की आवश्यकता होती है। केंद्र की ऊंचाई 100 ~ 280 मिमी मोटरों में क्षतिपूर्ति वाइंडिंग नहीं होती है। 250 मिमी, 280 मिमी मोटर की केंद्र ऊंचाई ग्राहक के अनुरोध के अनुसार क्षतिपूर्ति वाइंडिंग के साथ बनाई जा सकती है। 315 ~ 450 मिमी मोटर की केंद्र ऊंचाई क्षतिपूर्ति वाइंडिंग से सुसज्जित है।

मूल शीतलन विधि IC06 है, जिसमें ब्लोअर के साथ बाहरी वेंटिलेशन होता है; यह IC17 भी हो सकता है, ठंडी हवा का प्रवेश एक पाइप है, और निकास एक अंधा है; IC37 भी हो सकता है, कूलिंग एयर इनलेट और आउटलेट पाइपलाइन हैं। इसके विभिन्न प्रकार के व्युत्पन्न रूप हैं, जैसे स्व-वेंटिलेशन प्रकार, अक्षीय पंखे प्रकार, बंद प्रकार, वायु/एयर कूलर प्रकार। प्रत्येक फ्रेम नंबर मोटर के लिए आवश्यक ठंडी हवा की मात्रा, हवा का दबाव और पंखे की मोटर शक्ति तालिका 1 में दिखाई गई है। पूरे मोटर आवास का सुरक्षा ग्रेड IP21S है। मोटरों की इस श्रृंखला का इंस्टॉलेशन फॉर्म GB/T997 "इंस्टॉलेशन प्रकार और मोटर संरचनाओं के कोड" की आवश्यकताओं के अनुरूप है। फुट होल की अक्षीय दूरी (बी आयाम) को छोड़कर, मोटर के आयाम आईईसी मानकों के अनुपालन में हैं।
